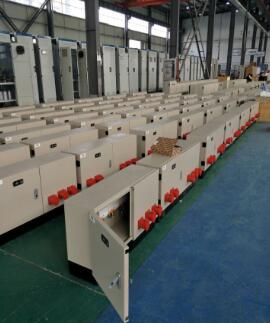

检修插座箱

配电箱安装工艺

1根据施工图的布置，配电柜应按顺序依次放在基础断面钢上。柜体表面和侧面的垂直度可加垫铁调整，但不超过3块，焊接牢固。各柜（盘）就位后，应调整柜的水平度和盘面偏差，以满足施工规范的要求。

2壁挂式配电箱可用膨胀螺栓固定在墙上，但空心砖或砌块墙应预埋燕尾螺栓或用对拉螺栓固定。

3配电箱安装应预埋套管箱，安装后面板应与墙面平齐。

4柜（板）调整后，柜体和基础型材应用螺栓紧固。

5机柜（板）接地：每个机柜面板分别与基础部分钢连接。柜内PE排与接地螺栓可用铜线可靠连接，必须加弹簧垫圈进行防松处理。每扇柜门用铜编织线与PE排可靠连接。

6柜（盘）顶部与母线连接。按要求用母线配套扳手紧固，接触面涂中性凡士林。在机柜间连接母线时，应注意母线是否与其他设备或外壳太近，并注意相位正确。

7控制电路检查：检查电路是否因运输等因素松动，并逐一紧固，电气元件是否损坏。原则上，柜（盘）的控制回路在出厂前已检查完毕。不得擅自调整柜内电路。如果发现任何问题，请联系供应商。

每个线圈连接到每个控制线圈后，控制线圈和控制线圈用8个弹簧连接。端子板的每侧通常用一根导线压接，多不超过两根导线，两根导线之间加上眼圈。多股钢丝应镀锡，不允许断股。
