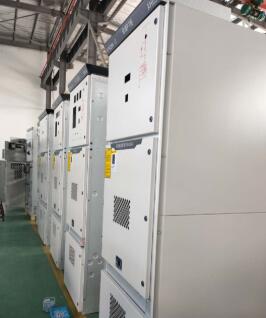

母线PT柜

高压配电设备是指高压开关柜，是由相关一、二次设备按一定线路方案组合而成的高压成套设备。用于发电厂、变电站的发电机、变压器、高压线路的控制和保护，也可用于大型高压交流电动机的起动和保护。配有高压开关电器、保护装置、高压电源及高压电源监控仪表、母线、绝缘子等。

高压开关柜按其主要设备部件的安装方式可分为固定式和手车式（移动式）；按开关柜室的组成形式可分为插销式、间隔式、箱式和半封闭式；按其母线系统，分为单母线式、单母线带旁路母线式和双母线式

1固定式高压开关柜：其主要设备包括断路器、互感器、避雷器等，其他设备为固定式，如GG-1A（f）、kgn、XGN等。

固定式开关柜具有结构简单、制造成本低的优点，但当断路器等主要设备发生故障或需要检修试验时，必须中断供电，待故障排除或检修试验完成后才能恢复供电。因此，这种固定式高压开关柜主要用于中小型变电站和负荷不是很重要的地方

2手推车式（移动式）高压开关柜：其主要设备如断路器、电压互感器避雷器等安装在手推车上，手推车可在开关柜内拉出和推入。当这些设备发生故障或维修试验时，可以随时将手推车拉出，然后推入同一种备用手推车，恢复供电，停电时间很短，供电可靠性大大提高。与固定式开关柜相比，手推车式开关柜具有维护安全、供电可靠性高的优点，但制造成本较高。主要应用于大中型变电站及负荷较重、对供电可靠性要求较高的场所。常用的轿厢式开关柜有GC、jyn等类型。

三。环网高压开关柜：环网高压开关柜一般由三个间隔组成，一个电缆进线间隔、一个电缆出线间隔和另一个变压器回路间隔。环网柜的主要电气元件包括高压负荷开关、熔断器、隔离开关、接地开关、电流互感器、电压互感器、避雷器等

环网柜具有可靠的防误操作设施，满足“五防”要求。环网柜在我国城市电网改造和建设中得到了广泛的应用。
